بیل مکانیکی از مهم‌ترین و پرکاربردترین ماشین‌آلات عمرانی، معدنی و راه‌سازی است. این دستگاه با داشتن قدرت بالا و قابلیت مانور در شرایط سخت، نقش کلیدی در پروژه‌های بزرگ ایفا می‌کند. اما برای استفاده صحیح و ایمن از بیل مکانیکی، اپراتور باید با زبان اختصاصی آن یعنی علائم و خطوط اختصاری آشنا باشد.
وقتی اپراتور پشت دستگاه می‌نشیند، با مجموعه‌ای از دستههای کنترل، نمایشگرها و علائم روی نقشه‌های فنی مواجه می‌شود. بسیاری از این علائم به شکل خطوط، فلشها و نمادهای اختصاری هستند که هرکدام معنای ویژه‌ای دارند. عدم آشنایی با این نشانه‌ها میتواند باعث خطا در کار، کاهش راندمان یا حتی خرابی دستگاه شود.
یکی از پرجست‌وجوترین پرسش‌ها در این زمینه این است که معنی خط در بیل مکانیکی چیست و چرا اهمیت دارد؟ در این مقاله به‌طور کامل به این موضوع می‌پردازیم، انواع خطوط و علائم را بررسی می‌کنیم و با مثال‌های کاربردی نشان می‌دهیم که چطور شناخت آن‌ها میتواند کار اپراتور را ساده‌تر و ایمن‌تر کند.
معنی خط در بیل مکانیکی و نقش آن در کار اپراتور
وقتی می‌گوییم معنی خط در بیل مکانیکی، منظور مجموعه‌ای از نشانه‌ها و خطوطی است که در بخش‌های مختلف دستگاه دیده می‌شوند. این خطوط معمولاً در سه دسته کلی قرار می‌گیرند:
- خطوط و علائم روی نقشه‌های هیدرولیک و فنی: این خطوط برای نمایش مسیر روغن، فشار و اجزای سیستم به کار می‌روند.
- خطوط و نمادهای روی نمایشگر دیجیتال: علائمی که وضعیت دستگاه و هشدارها را به اپراتور اطلاع می‌دهند.
- خطوط و نشانه‌های روی دستههای کنترل: علامت‌هایی که عملکرد هر دسته را مشخص می‌کنند.
برای مثال:
- یک خط ممتد ضخیم در نقشه هیدرولیک نشاندهنده مسیر اصلی فشار روغن است.
- یک خط نقطهچین معمولاً مسیر برگشت یا مسیر کمفشار را مشخص می‌کند.
- فلش روی خط، جهت حرکت روغن یا قطعه را نشان میدهد.
شناخت این خطوط به اپراتور کمک می‌کند دستگاه را راحت‌تر کنترل کند و در مواقع اضطراری سریع‌تر واکنش نشان دهد.

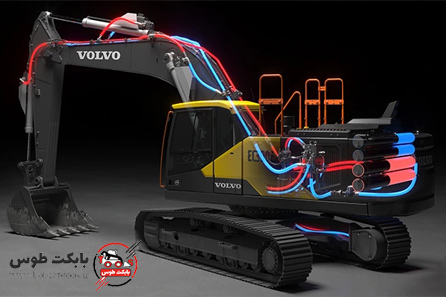

نشانه های اختصاری در سیستم هیدرولیک بیل مکانیکی
سیستم هیدرولیک مهم‌ترین بخش بیل مکانیکی است و اکثر خطوطی که اپراتور یا تعمیرکار می‌بیند، به همین سیستم مربوط می‌شوند. این خطوط در نقشه‌های فنی (هیدرولیک دیاگرام) ترسیم می‌شوند و برای انتقال اطلاعات ضروری هستند.
رایج‌ترین خطوط و علائم هیدرولیک:
- P (Pressure line): خط فشار – مسیر حرکت روغن پرفشار از پمپ به سیستم.
- T (Tank line): خط مخزن – مسیر بازگشت روغن به مخزن هیدرولیک.
- A و B: مسیرهای خروجی روغن از شیر کنترل به سمت سیلندرها برای حرکت رفت و برگشت.
- خط ممتد ضخیم: مسیر اصلی انتقال روغن پرفشار.
- خط نقطهچین یا خط‌چین باریک: مسیر برگشت یا تخلیه روغن.
- دایره کوچک روی خط: فیلتر یا صافی روغن.
- مربع یا مثلث روی خط: شیر کنترل یا سوپاپ فشار.
مثال کاربردی:
در نقشه هیدرولیک بیل مکانیکی، یک خط ممتد از پمپ هیدرولیک شروع شده و به شیر کنترل می‌رسد. از این شیر دو خط با نام A و B به سیلندر بازوی اصلی وصل می‌شوند. اگر اپراتور یا تعمیرکار معنی این خطوط را نداند، عیب‌یابی افت فشار یا نشتی بسیار دشوار خواهد بود.
برای آشنایی بیشتر بخوانید: سیستم هیدرولیک

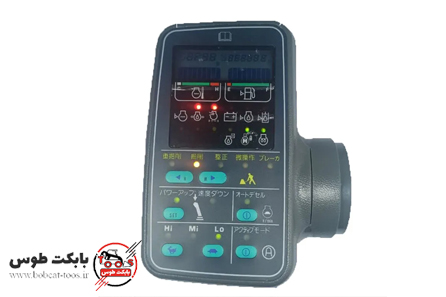

خطوط و علائم هشدار روی نمایشگر بیل مکانیکی
بیل مکانیکی‌های جدید به نمایشگر دیجیتال مجهز هستند. این نمایشگرها با استفاده از خطوط و نمادهای گرافیکی، وضعیت دستگاه و هشدارها را نشان می‌دهند.
نمونه علائم روی نمایشگر:
- خط موج‌دار همراه با دماسنج: افزایش دمای روغن هیدرولیک.
- خط زیگزاگ روی نماد باتری: مشکل در شارژ یا خرابی دینام.
- سه خط موازی عمودی: نمایش سطح روغن یا سطح سوخت.
- خط همراه با مثلث هشدار: فشار پایین سیستم هیدرولیک.
- خط‌های متقاطع روی نماد موتور: اخطار خرابی یا سرویس موتور.
شناخت این نشانه‌ها باعث می‌شود اپراتور به‌موقع اقدام کند، قبل از آنکه مشکل جدی رخ دهد.
خطوط و علائم روی دستههای کنترل و فرمان
دستههای کنترل بیل مکانیکی ابزار اصلی اپراتور برای حرکت دادن دستگاه هستند. برای جلوگیری از اشتباه، روی این دسته‌ها خطوط و فلش‌هایی کشیده شده است که عملکرد هر دسته را نشان میدهد.
مثال‌های رایج:
- خط عمودی با فلش رو به بالا: بالا بردن بوم (Boom Up).
- خط عمودی با فلش رو به پایین: پایین آوردن بوم (Boom Down).
- خط خمیده با فلش به جلو: باز شدن بازو (Stick Out).
- خط خمیده با فلش به عقب: جمع شدن بازو (Stick In).
- دایره با خط منحنی به داخل: جمع شدن یا بستن سطل (Bucket Curl).
- دایره با خط منحنی به خارج: باز شدن یا خالی کردن سطل (Bucket Dump).
وجود این خطوط باعث می‌شود حتی اپراتورهای تازهکار هم بتوانند عملکرد دسته‌ها را به‌راحتی یاد بگیرند.
نقش یادگیری معنی خط در بیل مکانیکی برای جلوگیری از حوادث
نقش خطوط در پیشگیری از آسیب و صدمات یکی از کلیدی‌ترین جنبه‌های ایمنی در بیل مکانیکی است. خطوط روی بدنه و داشبورد، به کاربر اطلاعاتی فوری درباره وضعیت ماشین ارائه می‌دهند و در صورت بروز خطا یا وضعیت نامناسب، هشدار می‌دهند تا از بروز حوادث جلوگیری شود. به عنوان مثال، خطای نمایش فشار هیدرولیک میتواند نشان دهد که سیستم دارای نشتی یا هوادهی است و اگر به موقع شناسایی و تعمیر نشود، احتمال ترکیدن لوله‌ها یا کاهش کنترل بلندکردن و حرکت بار افزایش می‌یابد. خطوط رنگی روی شاسی و بازوهای کاربردی، محدوده‌های ایمن را مشخص می‌کنند؛ عبور از این خطوط میتواند منجر به برخورد با موانع یا دستکاری غیرمجاز شود که به کارگران خطر تماس با حرکت دست‌گاها یا قطعات در حال کار را میدهد. همچنین خطوط هشدار در فواصل دسترسی در اطراف ماشین به اپراتور یادآوری می‌کنند که کلاه ایمنی و دستکش پوشیده شود یا از تماس با پیکان‌های داغ خودداری گردد. مثال‌های عملی دیگری شامل خطای قطع یا قطع نبودن ایمنی قفل‌ها هنگام خروج از ماشین، که منجر به سقوط یا حرکت ناخواسته بازوی بیل می‌شود، یا نادیده گرفتن خطوط ایمنی در نزدیکی زیرسطوحی که ممکن است خطوط برق باشد. با این رویکرد، آموزش‌های منظم در شناسایی و تفسیر خطوط و همچنین چک‌لیست‌های قبل از بهره‌برداری می‌توانند سطح ایمنی را به طور قابل توجهی افزایش دهند و احتمال وقوع حوادث را به حداقل برسانند.

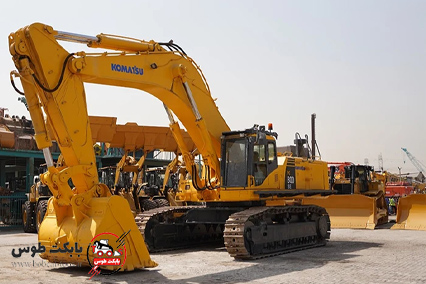

چرا شناخت معنی خط در بیل مکانیکی اهمیت دارد؟
۱. افزایش راندمان کاری
اپراتوری که معنی خطوط و نشانه‌ها را بداند، بدون اتلاف وقت میتواند دستگاه را کنترل کند و بازدهی پروژه را بالا ببرد.
۲. افزایش ایمنی
علائم و خطوط هشدار به اپراتور کمک می‌کنند قبل از ایجاد حادثه، دستگاه را متوقف یا سرویس کند.
۳. عیب‌یابی سریع‌تر
تعمیرکار با دیدن خطوط روی نقشه هیدرولیک میتواند سریع‌تر مسیر مشکل را پیدا کند؛ مثلاً افت فشار یا نشتی را در همان خط مشخص شناسایی کند.
۴. کاهش هزینه‌های تعمیر و نگهداری
با شناخت خطوط و عملکردها، احتمال خطاهای انسانی کاهش یافته و عمر مفید دستگاه افزایش می‌یابد.
هم چنین بخوانید: چک لیست ایمنی بیل مکانیکی
جدول خلاصه نشانه‌ها و خطوط رایج بیل مکانیکی
| نشانه / خط | معنی | محل استفاده |
| خط ممتد ضخیم | مسیر فشار اصلی روغن | نقشه هیدرولیک |
| خط نقطهچین | مسیر برگشت روغن | نقشه هیدرولیک |
| فلش روی خط | جهت حرکت روغن یا قطعه | نقشه و دسته‌ها |
| P | فشار (Pressure) | نقشه هیدرولیک |
| T | مخزن (Tank) | نقشه هیدرولیک |
| A و B | مسیر سیلندرها | نقشه هیدرولیک |
| خط موج‌دار با دماسنج | دمای بالای روغن | نمایشگر |
| خط زیگزاگ روی باتری | مشکل شارژ | نمایشگر |
| خط عمودی با فلش بالا | بالا بردن بوم | دسته کنترل |
| خط خمیده با فلش عقب | جمع شدن بازو | دسته کنترل |
سخن پایانی
بیل مکانیکی یکی از پیچیده‌ترین و در عین حال حیاتی‌ترین ماشین‌آلات در پروژه‌های عمرانی، معدنی و ساختمانی است. اپراتور این دستگاه باید نه تنها مهارت عملی داشته باشد، بلکه زبان اختصاصی آن یعنی خطوط و علائم اختصاری را نیز به‌خوبی بشناسد. این خطوط و نشانه‌ها روی نقشه‌های هیدرولیک، نمایشگر دیجیتال و دستههای کنترل ترسیم شدهاند و هرکدام حامل اطلاعات مهمی هستند.
شناخت صحیح معنی خط در بیل مکانیکی به اپراتور کمک می‌کند عملکرد دستگاه را بهتر درک کند، سریع‌تر به مشکلات واکنش نشان دهد و از بروز حوادث یا خرابی‌های پرهزینه جلوگیری نماید. برای تعمیرکار نیز این آشنایی به معنای عیب‌یابی سریع‌تر و تعمیر مؤثرتر است. در نهایت، آموزش و یادگیری این علائم باید بخشی جدایی‌ناپذیر از آموزش اپراتورها و تیم‌های فنی باشد تا هم راندمان پروژه بالا رود و هم ایمنی در سطح بالاتری تأمین گردد.
سوالات متداول در مورد معنی خط در بیل مکانیکی
چرا دانستن معنی خط در بیل مکانیکی برای اپراتورها ضروری است؟
زیرا این خطوط زبان ارتباطی دستگاه با اپراتور هستند. اپراتور با مشاهده این نشانه‌ها متوجه وضعیت هیدرولیک، فشار روغن، هشدارهای ایمنی و عملکرد دسته‌ها می‌شود. عدم آشنایی میتواند باعث خطای انسانی و آسیب به دستگاه شود.
آیا خطوط در تمام بیل‌های مکانیکی یکسان هستند؟
خیر. اگرچه اصول کلی خطوط هیدرولیک و علائم استاندارد تقریباً مشابه است، اما برخی سازندگان ممکن است از نمادها یا اختصارات اختصاصی خود استفاده کنند. به همین دلیل، مطالعه دفترچه راهنمای هر دستگاه ضروری است.
خطوط روی نقشه هیدرولیک چه کمکی به تعمیرکار می‌کند؟
این خطوط مسیر دقیق حرکت روغن و عملکرد اجزای هیدرولیک را نشان می‌دهند. تعمیرکار با بررسی این نقشه‌ها میتواند سریع‌تر محل نشتی، گرفتگی یا افت فشار را شناسایی کرده و در زمان کوتاه‌تر مشکل را برطرف کند.
آیا اپراتور تازهکار هم میتواند با دانستن این خطوط، سریع کار با بیل مکانیکی را یاد بگیرد؟
بله. خطوط روی دستههای کنترل مانند فلشها و نمادهای حرکتی دقیقاً برای همین هدف طراحی شدهاند. حتی اپراتور تازهکار با کمی آموزش میتواند بهسرعت عملکرد هر دسته را یاد بگیرد.
چه تفاوتی بین خطوط ممتد و نقطهچین در نقشه وجود دارد؟
خط ممتد نشاندهنده مسیر فشار اصلی یا جریان مستقیم روغن است، در حالی که خط نقطهچین معمولاً مسیر برگشت، مسیر کمفشار یا خطوط کنترلی را نشان میدهد.
